該設備是利用“〇”型輸送帶與分級傳動軸之間的間隙大小來達到分級的目的。該機結構新穎，分級精度高，產能大， 對水果表麵無損傷等特點。適用於蘋果、梨、橙子等圓果類的分級。

一、概述

該分級機是目前國際上較先進的分節設備，適用於各類O型水果的分級。例如：蘋果、梨、橙子、柑橘、檸檬、柚子等水果的大小進行分級，以滿足下道工序的加工要求。可根據不同的要求分出不同尺寸的水果，進入各部分工序。該機具有分級精度高、產能大、對水果表麵保護性好，不損傷到水果的外表麵等特點。

二、結構特征與工作原理

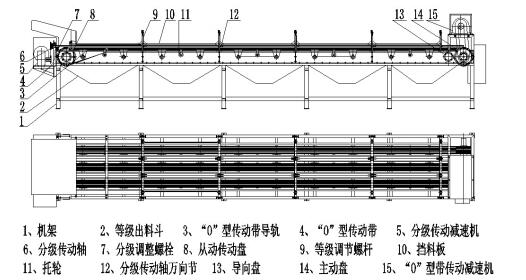

該分級機由機架、等級出料鬥、“O”型傳動帶導軌、“O”型傳動帶、分級傳動減速機、分級傳動軸、從動傳動盤、擋料板、托輪、分級傳動軸萬向節、導向盤、主動盤、“O”型帶傳動減速機等部分組成。該機工作原理是利用“O”型傳動帶與分級傳動軸之間的間隙對物料進行分級，物料離進料口越遠，“O”型傳動帶與分級傳動軸之間的間隙越大。同時由於分級傳動軸向“O”型傳動帶外一側轉動，使得水果360度旋轉，從而避免了因水果的不規則而導致的分級效果不佳的現象。

三、安裝調試

1、將該機置於水平的混凝土地麵上，墊正至水平。

2、檢查各部位的螺釘是否緊固，連接是否可靠。檢查減速機潤滑油是否正常，傳動鏈條上是否加有潤滑脂。

3、測量每一段“0”型傳動帶與分級傳動軸之間的間隙是否達到需要分級水果的大小。測量方法：可用油標卡尺量在等級調節螺杆處的“0”型傳動帶與分級傳動軸之間的間隙，量得的數值前麵一段（進料方向）小於該值，後麵一段（分級方向）大於該值。

4、當原機等級需更改時，這時需要調整“0”型傳動帶與分級傳動軸之間的間隙，操作方法如下：

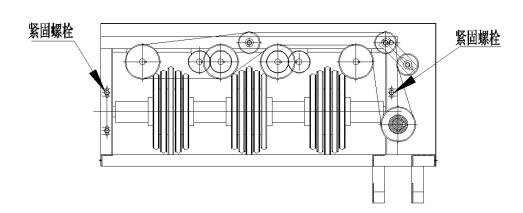

（1）、拆去進料鬥和分級傳動減速機罩蓋後，鬆開左右兩邊四個緊固螺栓（如下圖）；



（2）、用扳手擰分級調整螺栓（如下圖）來調整分級傳動減速機座的高低，從而控製“0”型傳動帶與分級傳動軸之間的間隙。需調大“0”型傳動帶與分級傳動軸之間的間隙時，則順時針擰分級調整螺栓；需調小“0”型傳動帶與分級傳動軸之間的間隙時，則逆時針擰分級調整螺栓。

注意：①分級調整螺栓調節時，應機器左右兩邊兩個調整螺栓同時調且調整的長度要保持一致。

②順時針擰分級調整螺栓時，因緊固螺栓處的腰形孔有長度限製，故當調到最低位置時，切勿繼續擰調整螺栓（此處為最高位置）；

③逆時針擰分級調整螺栓時，當調到緊固螺栓處的腰形孔最高位置或分級傳動軸與“0”型傳動帶距離3mm 間隙時，應停止調整（此處為最低位置）。

④調節分級調整螺栓時，應測量進料口處分級轉動軸與“0”型傳動帶之間的間隙，此間隙為控製分級水果第一級的最小值。



（3）、分級調整螺栓調節好後，擰緊分級傳動減速機兩邊的緊固螺栓；

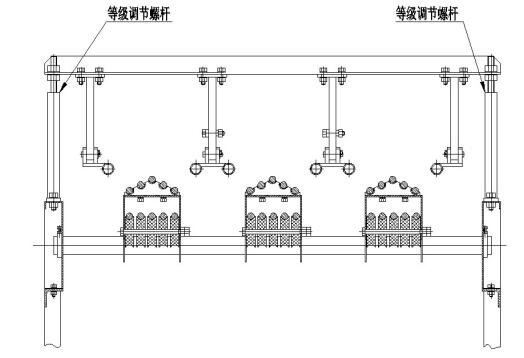

（4）、左右兩邊同時調節第一級（進料口方向）等級調節螺杆（如下圖）的高度來控製“0”型傳動帶與分級傳動軸之間的間隙。調整時應注意左右兩邊要同時調並保持相同的高度，測量間隙時應測量等級調節螺杆位置處的“0”型傳動帶與分級傳動軸之間的間隙，並且測量的數值要比前麵操作時測量的數值要大。從進料口至第一個等級調節螺杆的距離就是要分的第一級。調整好後，緊固等級調節螺杆的螺母。



（5）、再次左右兩邊同時調節第二級（進料口方向第二個）等級調節螺杆（如下圖）的高度，調整方法與第（4）步驟一樣。調整後的數值要比前一個

數值大。從第一個等級調節螺杆至第二個等級調節螺杆的距離就是要分的第二級。

（6）、再分別依次調節第三級、第四級、第五級等級調節螺杆，方法同上。

（7）、調整好後，安裝好分級傳動減速機罩蓋和進料鬥。

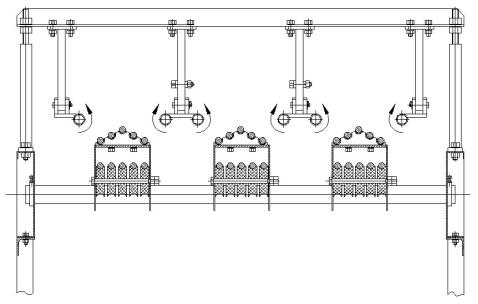

5、接通分級傳動減速機電源，確認分級傳動軸的旋轉方向是從“0”型傳動帶方向由內向外旋轉（如下圖），並確認運行正常。



7、檢查“0”型傳動帶是否都在各自的導軌、托輪、導向盤的槽型內，若錯位，請撥入槽型內。接通“O”型帶傳動減速機電源，確認其旋轉方向與方向指示牌一致，並運行兩分種。

8、一切正常後就可以從進料口均勻進料，連續生產分級水果了。

四、清潔維護

1、該機每班生產停機後，應清洗機器使機器保持潔淨。

2、傳動減速機潤滑油必須定期更換，更換時放盡髒油。

3、軸承部位定期加注潤滑脂。

五、使用注意事項

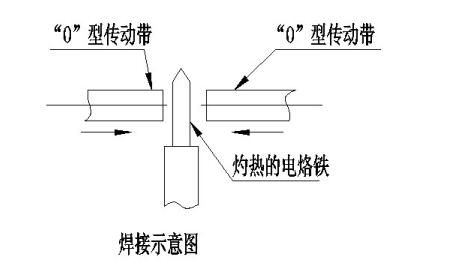

    1、使用機器時，若發生“0”型傳動帶斷裂，應立即切斷“0”型帶傳動減速機和分級傳動減速機電源，鬆開從動盤兩端軸承座的漲緊螺栓，使“O”型傳動帶處於放鬆狀態。然後用小刀把斷裂的“O”型傳動帶兩頭截麵削平，再把“O”型傳動帶兩頭置於灼熱的電烙鐵兩邊給“O”型傳動帶兩頭截麵加熱（如下圖）。當看到“O”型傳動帶兩頭開始發熱軟化時，移動兩端“O”型傳動帶或抽出電烙鐵，使兩“O”型傳動帶端麵接觸並熔合一起。熔合時，兩手應保持兩端麵接觸兩分鍾，以便其充分熔合。等接合麵冷卻後，雙手拉動接合麵，確認其完全熔合後，小刀去除接合麵四周的毛邊。裝好“O”型傳動帶後，擰好從動盤兩端軸承座的漲緊螺栓，漲緊“O”型傳動帶。



2、維修機器時，請勿拆卸等級調整螺杆中間的吊分級傳動軸的吊杆。若必須拆卸時，應做好記號，以便安裝時，調到原來的位置。並且每級分級傳動軸也要做好記號，以免裝錯帶來的麻煩。

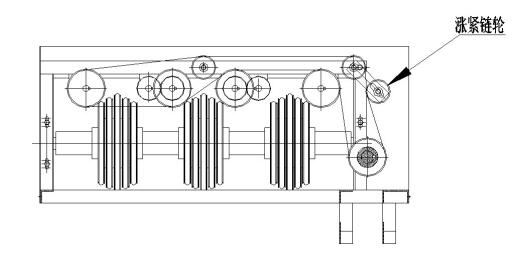

3、拆卸分級傳動減速機鏈條時，應先鬆開漲緊鏈輪中間軸的螺母（如下圖），使鏈條鬆馳後，再拆鏈條上的接頭。安裝時，還需要用漲緊鏈輪漲緊鏈條，但不要把鏈條漲得過緊！



4、拆卸主從動盤時，應做好記號，請勿隨意改變其原來的位置。

•
